工作原理：

巴類流量計是運用差壓式均速管的工作原理.捅入式的安裝方法.設計出的一種流量傳感器。就工作原理而言.這是一種非標的節流裝置.其輸出是差壓信號;取壓是通過一直徑約為2Omm的探頭，前后有兩排按規則分布的8mm的引壓孔。通過這兩排孔將管道迎流面至背流面的不同壓力在孔內取平均.產生差壓值.進而通過產生的差壓仇計算出質員流最或體積流量。

安裝方法：

確定正確安裝方向和直管段要求

1.水平管線 2.垂直管線  3.直管段要求基于水的測量，氣體的應用乘以1.5倍

在管線上鉆孔

一體化巴類流量計要一定注意管線上必須鉆孔，如果采用乙炔氣休或其它燒蝕方法開孔，安裝后的最大流量誤差可

達10%

將管線泄壓，排出積存液體，選擇你將鉆孔的位置，針對垂直管線可在周線方向任意位置開孔，針對水平管線，開孔的位置依據巴類流量計側量流體的應用。

 側量液體:在管線的底部開孔， 側量氣體:在管線的頂部開孔， 側量蒸汽:在管線的底部開孔，依據，確定開孔的尺寸.

開孔后，去孔內毛刺.如果也需要安裝對向支撐，于第一個開孔的正對方向鉆第二個孔，然后去孔內毛刺.

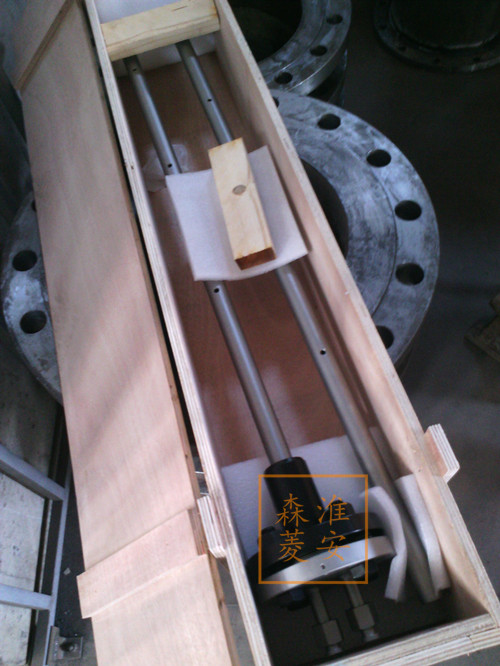

                                            一體化威力巴巴類流量計包裝圖
將焊接連接件焊接到管線上

將巴類流量計與工廠提供的焊接連接件組裝好然后插入鉆好的孔內.以巴類的安裝頭上平面(或變送器一如果是一體化儀表)對線定位，使之平行地面 點焊，將焊接連接固定到管線上，然后將巴類傳感器拆下，焊接之前，為防止焊渣飛濺損壞連接件螺紋，用工廠提供的厚鋁箔包裹螺紋部分.或擰上一個保護螺帽_完成焊接。

插入安裝一體化巴類流量計

安裝連接件完全冷卻后，安裝連接體.在密封壓緊環和預焊接鎖緊環之間裝入第一個密封環(盤根);注意不要損壞密封環.密封環壓入連接體內部至預焊接鎖緊環一重復以上步驟將其余二個密封環裝入，調整密封環開口的位置，使每個開口的位置交錯成180度.調整流量計方向，將阿紐巴頭部上的箭頭標記指向管線的流體方向，用手將Pak-Lok壓緊螺母與連接體擰緊_以手?jǐn)Q不動為止.用扳手鎖緊Pak-Lok螺母，扳手每次旋轉90度，直至壓緊螺母共轉動360度_Pak-Lok壓緊螺母擰緊的程度可以避免泄漏即可.不要過分用力旋緊壓緊螺母，否則會損壞安裝部件_安裝傳感器過程中壓緊螺母的旋轉最多不可超過1-1/4圈(圈=360度)
