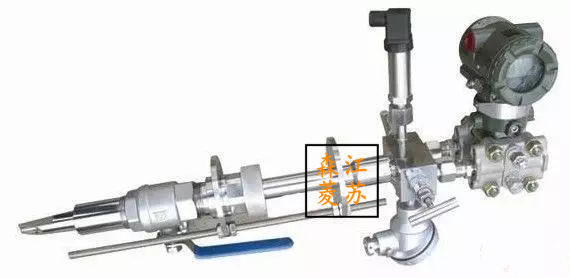

一體化巴類流量計的安裝

　　1:直管段長度要求,彎管后2D安裝。

　　2:核實管道方向。一體化巴類流量計組件插入管道后，調整方向，使得方向箭頭與管道內的流體方向一致，與管道的方向夾角在±30。

　　3:水平管道安裝，測量氣體介質時，威力巴應安裝在管道上方，這樣可使引壓管內的冷凝液回流入管道。測量液體和蒸汽，宜安裝在管道下方，這樣可使氣泡回流入管道;垂直管道安裝，可安裝在繞垂直管道3600的任何地方。

　　4:一體化巴類流量計變送器的安裝位置。測量氣體介質時，CODREW變送器宜安裝在高于威力巴的位置;測量液體和蒸汽介質時，變送器宜安裝在低于威力巴的位置。

　　5:一體化巴類流量計的獨特設計從本質上防止了堵塞，但這是建立在工藝和威力巴組件正常運行基礎之上的。威力巴一旦堵塞，清理將是非常困難的，所以安裝威力巴要特別注意防堵。

　　6:引壓管泄漏，造成探頭高壓平衡區破壞，雜質直徑較小的顆粒可能進入取壓孔，為此要經常檢查引壓管。

　　7;工藝停車，由于分子的布朗運動，顆粒小的雜質可能進入取壓孔。若長期停用，應拆回保存。

　　8:工藝系統頻繁開停車，在高壓區形成瞬間，顆粒小的雜質可能進入取壓孔，日積月累會造成探頭的堵塞，這種情況選用威力巴要慎重，或者建立吹掃裝置，停車時進行反響吹掃。

                                                                                                       一體化巴類流量計安裝標準（圖）

　　一體化巴類流量計的怎么連接

　　閥門、三通、接頭配件和引壓管按照圖示安裝。注：為保證差壓變送器的正確調零，三閥組的T閥必須在同一高度。

　　推薦使用1/2”不銹鋼引壓管。引壓管從威力巴到差壓變送器應連續傾斜，保證中間沒有尖銳彎角，這樣便消除了引壓管積氣的可能性。

　　檢查所有連接威力巴和差壓變送器的接頭配件是否完全連好。用肥皂水或接頭檢查液澆在所有連接處，若產生氣泡(在30～60秒內產生小氣泡)，說明有影響差壓的信號滲漏。

　　檢查三閥組的平衡閥是否連好，對于五閥組，在運行時兩個平衡閥應關閉，而兩個平衡閥之間的排氣閥應打開并且沒有滲漏。

　　3.差壓變送器：

　　檢查所用差壓變送器的刻度值是否適當。

　　變送器必須按照安裝說明來安裝。注意使變送器的排泄閥的方向朝上，這樣可使陷入變送器中的氣泡順利排除。

　　4.正確的啟動程序(以三閥組為例)

　　將 威力巴上的閥門關閉，慢慢旋開變送器上的排泄閥，將引壓管中剩余的壓力排凈。關閉排泄閥，打開T形三通上的密封蓋，打開三閥組上的平衡閥。緩慢地打開變送 器排泄閥，使一股液體穩定地流出。輕輕地拍打引壓管、三閥組和變送器，直到所有陷入的空氣完全排除。所有的空氣排除后，在三閥組的平衡閥開啟的狀態下，變 送器的指示在刻度零的位置，這時輸出為4mA。不要調滿量程的刻度，否則將影響變送器的滿量程刻度。打開威力巴的截止閥，然后慢慢地關閉三閥組上的平衡 閥。威力巴和差壓變送器開始運行
